三次元測定機の価格相場

「三次元測定機を導入したいけど、コストや価格が気になる」という方のために、三次元測定機の導入コスト・ランニングコスト・本体の価格相場などをご紹介します。

三次元測定機とは

三次元測定機とは、立体の寸法や形状を三次元で測定する計測器の一種です。測定された情報はX・Y・Z軸の座標で示され、これらの座標情報を重ねて立体の寸法・公差を測定します。

三次元測定機の種類を測定方式で大別すると、接触型と非接触型の2種類があります。接触型三次元測定機は、測定子の先端にあるプローブと呼ばれる接触子を立体に接触させて三次元測定を行うもので、非接触型三次元測定機は、立体に接触せずレーザーを用いて三次元測定を行うものです。

二次元の対象物であればメジャーなどを用いて簡単に測定を行えますが、三次元の対象物を迅速・正確に測定する必要がある現場では、三次元測定機の導入が不可欠になるでしょう。

接触式三次元測定機の特徴と価格の目安

接触式は、プローブ先端をワークに軽く当てて接触点の座標を取得し、点の集合から寸法や幾何公差（GD&T）を評価します。穴・軸・基準面など幾何要素を正確に出す用途で長年の実績があり、μmオーダーの公差管理に強みがあります。繰り返し性が高く、測定プログラムの自動実行（CNC化）やパレット・ロボットとの連携で量産検査に展開しやすいのも利点です。

一方で、最良の精度を得るには温度管理や防振などの環境整備が望まれ、点取りゆえに面全体の可視化は相対的に時間を要します。価格は構成で大きく変わりますが、手動/小型クラスは数百万円〜、自動運転に対応する門型CNCでは1,000〜2,000万円がひとつの目安です。導入時は本体だけでなく、治具・校正・ソフト保守・教育などのランニング費も合わせて検討すると失敗がありません。

非接触式三次元測定機の特徴と価格の目安

非接触式は、レーザーやパターン投影・カメラによって表面を読み取り、画像や位相情報から面の座標を再構成します。自由曲面や鋳造・樹脂・薄物など“面全体の偏差を短時間で把握”する用途に強く、大型ワークやリバースエンジニアリングにも適しています。環境側での運用自由度が高い一方、鏡面・黒色・透明体は条件出し（照明、スプレー、ターゲット）が必要になる場合があります。工程内/インライン検査に発展させやすいのも特長です。

価格の中心はハンディ/据置スキャナで数百万円台、広範囲・高自由度のレーザートラッカーは1,000万円超〜数千万円が目安です。運用面では、ターゲットや消耗品、校正・ソフト保守の費用も併せて見積もると実情に合います。

接触/非接触の主な違い（早見表）

まずは必要公差・測定点数・所要時間・設置条件を整理し、方式を決めてから具体機種を比較すると効率的です。

導入時にかかるコスト

三次元測定機の導入にあたっては、本体の購入価格はもちろん、設置スペースや測定環境の設営など装置以外にも費用がかかります。高精度な測定結果を得るためには、周囲の振動を受けにくい測定室や、地盤がしっかりした場所など設置環境が重視されますが、大型の装置は縦×横×高さで4,000mm×3,000mm×2,000mmほどもあり、設置場所に悩む方もいるかもしれません。

また、測定機を使いこなすためには知識と経験が必要なため、学習コストや人材育成コストなども考慮した方が良いでしょう。

導入後にかかるコスト

三次元測定機は、導入して終わりではありません。高精度な測定を維持するためには、メーカーによる定期的なメンテナンスや、プローブのキャリブレーションなどが必要です。

三次元装置本体だけでなく、測定機の付属ソフトウェアの保守・更新費用も発生するので注意しましょう。新機能の追加は多くの場合、有償です。また、インターネットに接続して使用する場合は、パソコンのアップデートも行わなくてはなりません。

本体の価格相場は？

価格帯の目安と総コストの考え方

導入後に効くTCO（総コスト）項目

• 環境・工事：温調/防振、設置搬入、床強度、電源/エア源
• 治具・固定具：専用治具、クイッククランプ、パレット
• 消耗・付属：プローブ/スタイラス、標準球、ターゲット/スプレー
• 校正・保守：年次校正、点検、延長保守、リモートサポート
• ソフト・更新：評価ソフト保守契約、機能追加、PC/OS更新
• 教育・運用：初期教育、手順書整備、プログラム作成工数

※上記は目安帯です。必要精度/測定範囲/センサー構成/自動化/周辺機器により変動します。

三次元測定機には、ハンディタイプなど小型のものから、門型構造の大型タイプまでさまざまな種類があります。手動の門型タイプやハンディタイプの中には数百万円ほどで導入できるものもありますが、大型・高精度になるほど導入コストが高くなり、機器によっては1,000万円～2,000万円ほどかかるものもあります。

一口に三次元測定機と言っても、平面に強いもの、複雑形状に強いもの、透明物が測定できるもの、測定スピードが速いものなど、メーカーごとに特性はさまざま。それぞれの特徴と予算、価格を考慮しながら、ニーズに合った機器を選びましょう。

まとめ：接触と非接触で価格はこう違う

必要な精度・対象形状・設置環境により最適な方式は分かれ、接触式は「寸法公差に強く、手動は数百万円〜／CNCは1,000〜2,000万円」、非接触式は「面の高速取得に強く、スキャナは数百万円台中心／トラッカーは1,000万円超〜」という価格帯が一般的です。まずは要求仕様（必要公差、測定点数/時間、ワークサイズ、運用環境）を書き出し、方式を先に絞ってから機種比較へ進むのが、コスト最適化への近道です。

【種類別】三次元測定機
リストを見る

三次元測定機の主要メーカー

キーエンス

引用元HP：キーエンス
https://www.keyence.co.jp/ss/products/measure-sys/xm/007/2111_01.jsp

1974年に設立されたキーエンスは、FA（ファクトリー・オートメーション）製品の開発・販売を中心とし、測定機や画像処理機器も手がけているメーカーです。国内はもちろん海外にも数多くの拠点を展開しており、グローバルな事業展開も特徴のひとつ。徹底した課題解決への意識が特徴であり、さまざまな業界における、ものづくりを支えています。

キーエンスについて
詳しく見る

ミツトヨ

引用元HP：ミツトヨ
https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-583/

神奈川県川崎市に本社を置いているミツトヨは、1934年に創業した大手総合測定機器メーカーです。同社は創業以来「品質第一」にこだわっており、部品開発から製造・組み立て、完成までの流れについて一貫して自社で対応している点も特徴。非常に多彩な測定機器を取り扱っており、国内に加えて世界に向けてシェアを広げている企業です。

ミツトヨについて
詳しく見る

東京精密

引用元HP：東京精密
https://www.accretech.jp/product/measuring/cmm/zeiss_xenos.html

東京精密は、1949年に創業したメーカーであり、精密計測機器と半導体製造装置において世界で高いシェアを持っています。同社はナノレベルの精度にこだわっている点が特徴であり、世界水準以上の高い精度を持つ製品も提供。国内外に営業所を展開しており、三次元座標測定を有効活用するためのスクールも開講しています。

東京精密について
詳しく見る

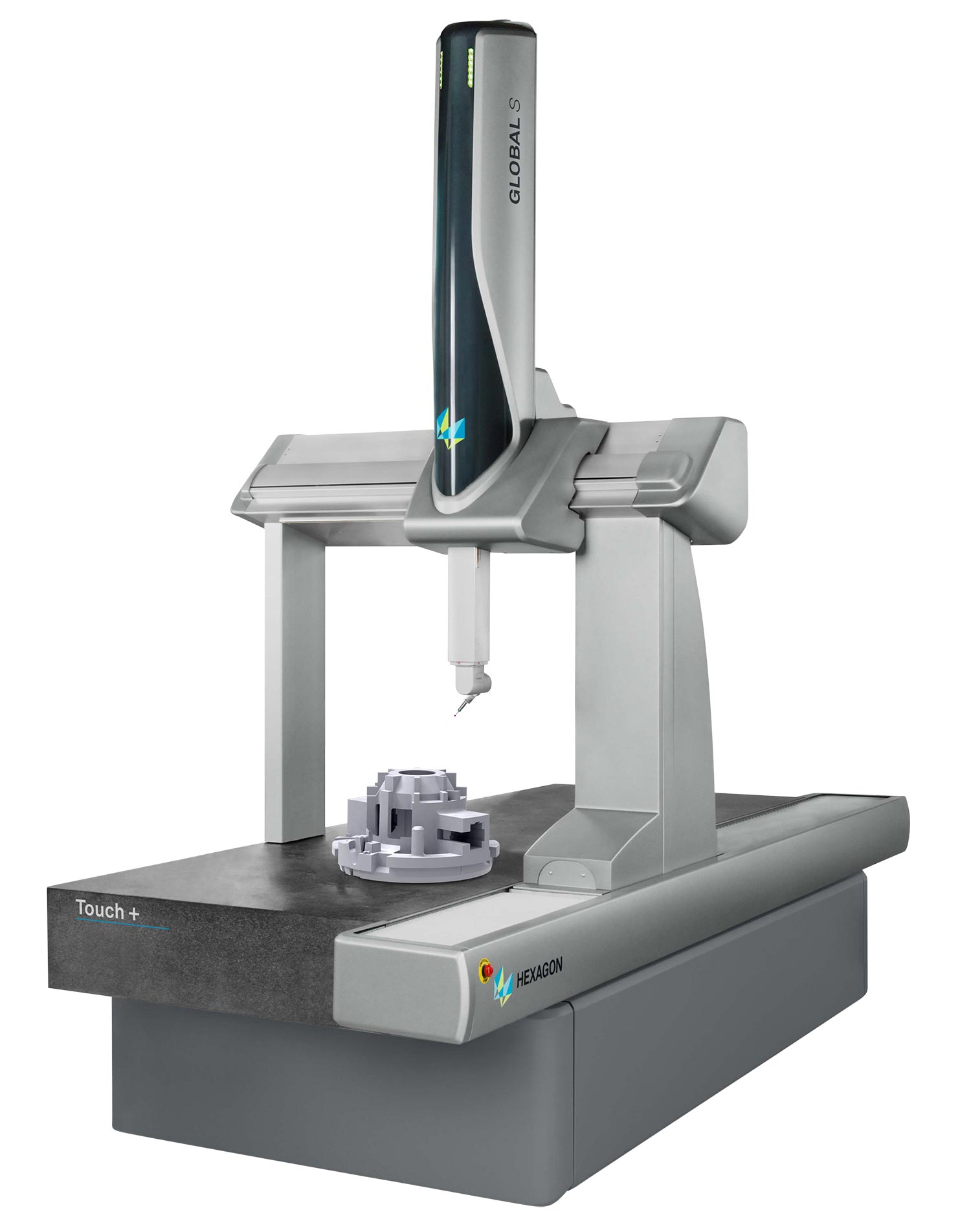

ヘキサゴン

引用元HP：ヘキサゴン・メトロロジー
https://hexagon.com/ja/products/global-touch

スウェーデン・ストックホルムに本社を構えている、測定機メーカーです。日本を含め数多くの国に拠点を展開しています。主に計測機器や電子機器の開発や販売を手がけており、アフターサービスや保守サービスにも対応。さまざまな業界に製品を提供しています。さらに、測定機器のみではなく、機器から得られるデータ活用のためのソフトウェアの提供を行っている点も特徴です。

ヘキサゴンについて
詳しく見る

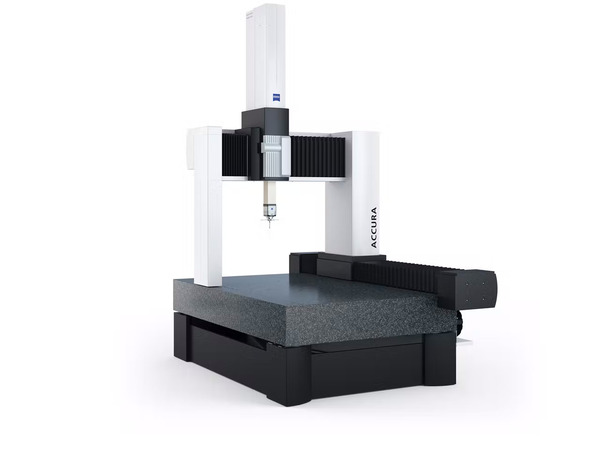

カールツァイス

引用元HP：カールツァイス
https://www.zeiss.co.jp/metrology/seihin/shisutemu/zahyo-sokuteiki/mon-ido-katachi-zahyo-sokuteiki/accura.html

カールツァイスはドイツに拠点を置く光学機器メーカーで、三次元測定機のほか、カメラ用のレンズ、顕微鏡、双眼鏡などさまざまな製品を提供しています。三次元測定機の導入にあたっては、コンサルティングから導入を行った後のメンテナンスまで対応。幅広い三次元測定機を扱っており、自動車産業や機械製造業、航空宇宙産業といったように多彩な分野で活用されています。

カールツァイスについて
詳しく見る

三次元測定機は大型・高精度になるほど価格が高くなる上、設置スペースや測定環境を整える費用もかかります。大型・高精度の測定に対応するタイプでは、導入時に数千万円かかるものもあるので、導入の際にはどんな仕様が必要なのか、自社の業務内容や品質規格などを考慮しながら慎重に選びましょう。

こちらのページでは。「温度環境を整えた上で、専門知識・スキルのもと、正しく設定・測定しなくてはならない」といった三次元測定機の課題を解決し、誰でも簡単に測定できる三次元測定機を紹介しています。

初心者でも使いやすい
三次元測定機XMシリーズを
チェック

DETAILED INFORMATION

おすすめの三次元測定機を
もっと詳しく

```

使いやすさ・汎用性を求めるなら…

XMシリーズ（キーエンス）

引用元HPキーエンス
(https://www.keyence.co.jp/ss/products/measure-sys/xm/007/2111_01.jsp)

仕様データ

• メーカー：キーエンス
• 本体質量：約8kg
• 繰り返し精度：±3μm
• 指示誤差精度：±（7 ＋ 9L/1000）μm
```
• 測定範囲：W2000mm／D1200mm／H1000mm
• 最小表示単位：（距離）0.0001 mm（角度）／0.0001度
• 耐環境性：温度＋10～35℃／湿度20～80%RH（結露無きこと）
• 本体寸法：（カメラユニット）幅518.0mm／高さ388.6mm／奥行き979.8mm

XMシリーズの
詳細を公式HPで見る

電話で問い合わせる

Features

XMシリーズは何が違う？

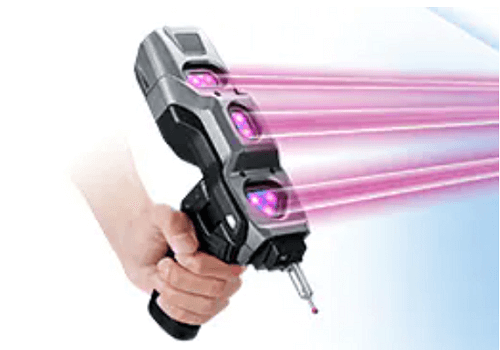

ノギス感覚で使える独自の
ハンディ型

引用元HP：キーエンス
https://www.keyence.co.jp/products/measure-sys/3d-measure/

XMシリーズの最大の魅力は、「ノギス感覚で使える」操作性。手持ちのハンディプローブを対象物に当てるだけで、本格的な測定が行なえます。複雑なプログラムの設定、手間のかかるコマンド選択は不要。「①測りたい要素を選択し、②測る場所にプローブを当て、③測りたい項目（距離・確度など）を選ぶ」という３ステップで、測定できます。画像付きの手順書が内蔵されたチュートリアル機能を搭載しているので、初心者の方でもマニュアルを見なくても操作が可能。インターフェースも画像やアイコンを多用した視覚的にわかりやすいデザインとなっており、習熟度を問わない操作性を実現しています。

繰り返し測定の簡単さも特筆に値。一度実行した操作を同じ場所・同じ手順でナビゲーションしてくれる機能があり、画面で表示される指示に従えば誰でも簡単に測定ができます。画面上にOK/NGの自動判別がリアルタイムで表示されるため、効率的に作業を行なうことができるでしょう。

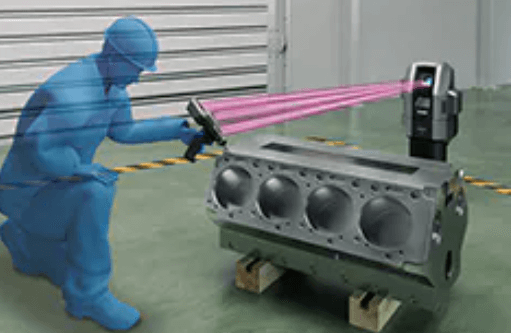

測定室以外（現場やオフィス）でも使える

引用元HP：キーエンス
https://www.keyence.co.jp/products/measure-sys/3d-measure/

使う場所を選ばない汎用性の高さも、XMシリーズが多くの現場から選ばれる理由の一つ。耐環境性に優れ、温度10～35℃、湿度10～80％の環境下ならどこでも、精度の高い測定ができます。ポータブル仕様で、厳重に温度管理された測定室、広大な設置スペース、コンプレッサなどはいずれも不要。現場に持ち込んで大型のワークを測定することもできますし、事務所やオフィスのデスクといった小スペースでの測定も可能です。

カメラ部分をステージから取り外しできるのも、見逃せないポイント。アタッチメントの延長ポールや三脚などにカメラを設置することができ、床に置いた状態でワークを測定したり、加工機にワークを固定したままで機上測定したりといった具合に、様々なシーンに合わせた活用も可能となっています。

ハードな環境でも安定した測定を可能にするため、材料や設計にも配慮。ハンディプローブ内部には耐熱性に優れた石英ガラスを使用し、ホコリや汚れが混入しやすいブリッジ（測定部）はあえて廃し、先端の光学原理を駆使することで、環境に左右されない安定した測定を実現しています。

```

小型なのに最大2mの広範囲測定

引用元HP：キーエンス
https://www.keyence.co.jp/products/measure-sys/3d-measure/

オフィスのデスクにも設置できるコンパクトな仕様でありながら、性能の高さは折り紙付き。レンズの中心位置で常にワークを捉える独自構造を採用し、繰り返し精度±3μmという高精度測定を可能にしました。固定式の一般的なカメラではワークを中心で捉えるのが難しく測定が不安定でしたが、XMシリーズはカメラ部分を可動式にすることにより従来品の弱点を克服しています。

```

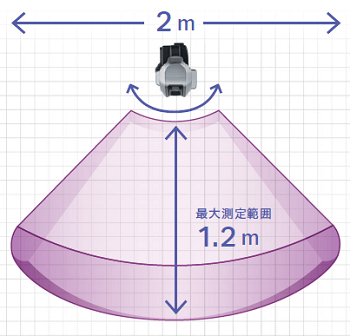

測定範囲は最大で2mで、大型のワークにも対応可能。左右±40度、上下±25度にカメラが動くことにより、広範囲の測定を可能にしています。カメラの視野のなかにプローブがあれば、様々な角度からワークにアプローチすることができるので、取り回しの悪さに頭を悩ませることもありません。

検査成績書や作業手順書を自動で作成してくれる機能も標準で搭載。これまで作業現場を悩ませていた書類作成の工数を大幅に削減してくれます。画像付きで測定箇所と測定内容をわかりやすくレイアウトしてくれるため、取引先との信頼性向上にも寄与してくれます。

まとめると
XMシリーズではこんな現場の課題が解決できる

• 測定室が不要になり、測定の順番待ちがなくなる
• 専門知識・技術を持たない人材でも測定できる

キーエンス公式サイトで
XMシリーズのカタログを
ダウンロードする

電話で問い合わせる

Voice

XMシリーズの違いを実感した導入企業の声

ここでは、キーエンスXMシリーズを実際に使用している企業の声を「導入の経緯」「特に役立った機能」「どんな課題が解決できたか？」の3点に絞ってお届け。創業100年を超える老舗の切削メーカーである池田製機工業所の導入事例を紹介します。

参照元HP：キーエンス
（https://premium.ipros.jp/keyence/catalog/detail/477240/）

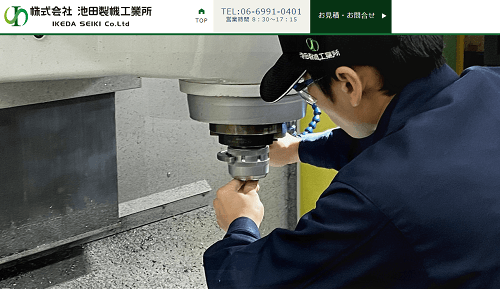

池田製機工業所

導入しようと思った経緯は？

引用元HP：池田製機工業所
https://www.ikedaseiki.co.jp/

手軽に使えて十分な精度が得られる機器が欲しかった

以前は、ハイトゲージやノギス、マイクロメータなどを使用した手作業での測定と、門型の三次元測定機の二つを使用していました。「すぐに測定したい」という時は手作業で、「時間がかかっても高精度の測定が必要」という時は門型、というように使い分けていたんです。しかし、手作業は手軽だけど精度が不十分、門型は高精度だけど手間がかかる、と一長一短。そこで、この二つの中間に位置する測定機具、「手軽に使えて必要な測定精度が得られる」機器が欲しかったのです。

知人を通じてキーエンスのXMシリーズを知り、営業の方にデモをお願いしました。そこでカタログどおりの高精度の測定が確認でき、価格も予想の範囲内だったので、その場で購入を決めました。

特に役立った機能は？

引用元HP：キーエンス
https://premium.ipros.jp/keyence/catalog/detail/477240/

10分かかりそうな測定が30秒で！

門型に比べて、とにかく測定スピードが速い。門型なら10分はかかりそうな測定も、30秒で計測できました。しかも高精度です。本体カメラから認識できる場所ならどんな場所でも測定できる機能が良いですね。門型やノギスなどで測りにくい奥まった場所も簡単に測れます。また、プローブに小型カメラが内蔵されていて、計測と同時にワークの撮影もできる点も魅力です。モニタに撮影した写真を表示させ、そこに測定結果を重ね表示できる仕様は、納得感、現実感が全く違いますね。

どんな課題が解決できたか？

引用元HP：キーエンス
https://premium.ipros.jp/keyence/catalog/detail/477240/

資料の高度化と作成時間の削減を実現

何より驚いたのは、耐環境性です。夏の暑い時期に門型測定機でキャリブレーション前の状態を試したときは、温度差の大きい状況で測定値に80㎛のズレが出たことがありました。XMシリーズは、温度や平坦性の影響を受けず測定できるので、現場としてとても助かっています。

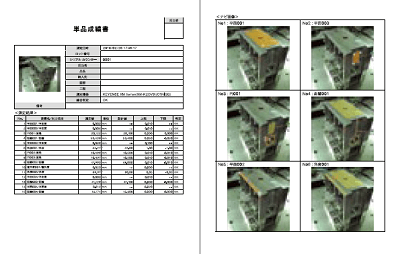

また、お客さまに製品を納品する際は、寸法の測定値を記した検査報告書を提出しなくてはなりません。従来は、お客さまからお借りした図面に測定値を手書きで書き込んでいましたが、XMシリーズはプリントアウトした検査表をそのまま資料として提出できるので、資料の高度化と資料作成時間の削減、両方を実現することができました。

Info

提供メーカーの会社情報

社名	株式会社キーエンス
本社所在地	大阪府大阪市東淀川区東中島1-3-14
電話番号	06-6379-1111
公式HPのURL	https://www.keyence.co.jp

THREE SELECTIONS

違いで比較現場の要望別：
三次元測定機の
おすすめ3選

三次元測定機メーカー15社（※）の門型・アーム型・卓上型・ハンディ型と様々な製品を調査し、導入企業の声が公式HPで掲載されている信頼できる三次元測定機をピックアップ。 そのなかで「測定精度・安定性に優れている機器」「使いやすさ・汎用性に優れている機器」「実績・実例が豊富な機器」という3つに分けて、それぞれの三次元測定機が他と何が違うのかを詳しく解説します。

※「三次元測定機」とGoogle検索し、上位表示されるメーカーを15社選出しました。（2022年5月調査時点）

使いやすさ・汎用性
を求めるなら…

XM
（キーエンス）

引用元：キーエンス
(https://www.keyence.co.jp/ss/products/measure-sys/xm/007/2111_01.jsp)

XMの
ココが違う！

• ノギス感覚で使える独自のハンディ型

• 測定室以外（現場やオフィス）でも使える
• 最大2ｍという幅広い測定範囲

公式HPを
見る

測定精度・安定性
を求めるなら…

ZEISS XENOS
（東京精密）

引用元：東京精密
(https://www.accretech.jp/product/measuring/cmm/zeiss_xenos.html)

ZEISS XENOSの
ココが違う！

• 最大許容長さ測定誤差は0.3＋L/1000㎛
• 繰り返し精度は+－0.2㎛
• 分解能（最小表示単位）は0.001㎛

公式HPを
見る

実績・実例の豊富さ
を求めるなら…

CRYSTA-Apex
（ミツトヨ）

引用元：ミツトヨ
(https://www.mitutoyo.co.jp/products/measuring-machines/cmm/standard/191-812h/)

CRYSTA-Apexの
ココが違う！

• 自動車、航空、製造と幅広い納入実績
• 1934年創業のノウハウが結集

• スマートファクトリーにも対応

公式HPを
見る

【選出理由】
・ZEISS XENOSは最大許容長さ測定誤差、繰り返し精度、分解能がいずれも調査した中で最高数値だったため
・XMは測定室以外でも使用できるハンディ式の中で、調査した中で最も高精度で広範囲の測定範囲だったため
・CRYSTA-Apexは社名ありの導入実例（計12件）が調査した中で最も豊富だったため
